拉線塔

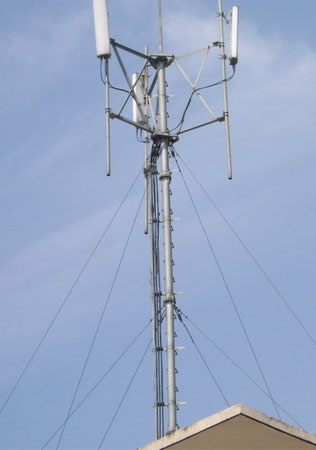

設計基本風壓為 0.45KN/m 2 ,塔基占地面積為 2 m 2 左右,高度一般為 15m-36m ,按每 3m 一段用外包鋼連接,拉線塔塔身一面的橫連桿作爬梯使用,另一面橫連桿用于固定饋線, 1-2 個直徑為 2.2m 的圓形平臺,天線支架伸出長度可達 1.5m ,方位角度可靈活調整,該塔型外觀新穎,受力合理,塔體重量輕,施工簡便周期短,是一種性能良好,經濟實用的通信塔型,特別適用[1]于城市(市區)及風景區等地。
結構設計符合國際和國內的相關標準和法規。
應用范圍廣:
可安裝在有承重能力的樓頂、地面或者山坡上。
材質:
角鋼、圓鋼。
優點:
正三角形布置形式以及鋼絞線拉線固定方式,大大降低塔身自重 ;風荷載系數小,基礎形式簡單,占地少(一般0.25m×0.25m),對承重物破壞較小,樓面基礎施工便利 ,可設計多層平臺,承載能力較高,可掛載多副天線和微波傳輸設備;在樓面上施工時,由于樓面周圍維護結構多,拉線固定方便,施工速度大大加快;在山坡上施工時,可利用山坡優勢進行拉線固定,安裝便捷、施工速度快;構件輕、占地少、對承載物的破壞小。
主要參數:
基本設計依據:鋼結構設計規范(TJ17-74). 基本參數:設計風速:35米每秒 抗 震: 8 級 裹 冰:5-10毫米 垂直度:1/1000 適宜溫度:-45C-+45C 防腐處理:熱鍍鋅 使用壽命:30年。
